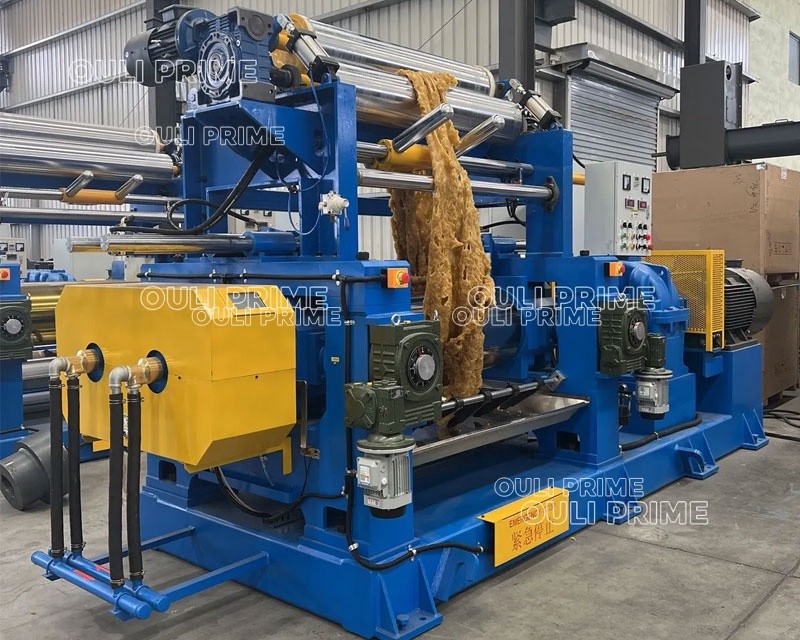

Point essentiel : le mélangeur de stock à deux cylindres ouvert reste la machine polyvalente par excellence de l’industrie pour le mélange du caoutchouc brut, du caoutchouc synthétique et des thermoplastiques. Il offre des capacités de lot allant de 1–2 kg jusqu’à 250–300 kg, avec des diamètres de cylindres compris entre Ø160 mm et Ø710 mm.

Introduction : pourquoi le mélangeur de caoutchouc reste important dans le mélange moderne

Point essentiel : malgré l’essor des mélangeurs internes, le mélangeur ouvert à deux cylindres reste indispensable pour les changements de couleur, la production de petits lots, les mélanges de haute pureté et les formulations sensibles à l’historique de cisaillement. Cela s’explique précisément par le fait que les opérateurs peuvent observer, sentir et contrôler le mélange pendant tout le cycle de mélange.

Qu’est-ce qu’une machine de mélange du caoutchouc ? Dans sa forme la plus simple, il s’agit d’un mélangeur ouvert à deux cylindres qui mélange le caoutchouc brut avec des additifs chimiques, des charges et des agents de vulcanisation grâce à un cisaillement mécanique et une compression intenses. Les deux cylindres horizontaux opposés tournent en sens inverse à des vitesses différentes. Cette différence de vitesse — généralement un rapport de friction compris entre 1:1.1 et 1:1.4 — génère l’action de cisaillement qui décompose les chaînes de polymères et disperse les ingrédients de formulation dans l’ensemble du lot.

Comment fonctionne une machine de mélange du caoutchouc ? Le caoutchouc brut ou un prémélange est introduit dans l’entrefer réglable entre les deux cylindres. Lorsque les cylindres tournent vers l’intérieur l’un vers l’autre, le caoutchouc est soumis à des forces de cisaillement, à une compression et à une chaleur de friction. Le mélange s’enroule autour du cylindre avant, tandis que les opérateurs utilisent des outils manuels ou des dispositifs de coupe automatisés pour plier, couper et réintroduire la feuille à plusieurs reprises jusqu’à obtenir une dispersion uniforme.

Pour les responsables de production et les ingénieurs achats qui évaluent des investissements en équipements industriels, il est essentiel de comprendre les spécifications techniques, les indicateurs de performance et le coût total de possession d’une machine de mélange du caoutchouc. Ce guide présente ces éléments en détail, de la métallurgie des cylindres aux systèmes de sécurité, des calculs de capacité de lot aux critères d’évaluation des fournisseurs.

Spécifications techniques : comprendre la signification des chiffres

Point essentiel : les fiches de spécifications ne racontent que la moitié de l’histoire. La véritable valeur réside dans la compréhension de la manière dont le matériau et la dureté des cylindres, le rapport de vitesse et la qualité du système d’entraînement influencent l’uniformité du mélange, la régularité des lots et la durée de vie de l’équipement.

Lorsque les ingénieurs achats comparent les modèles de machines de mélange du caoutchouc, le tableau des spécifications constitue généralement le point de départ. Mais que signifient réellement ces chiffres pour la production ?

Principaux paramètres de spécification

Métallurgie des cylindres : la base de la qualité du mélange

Les cylindres sont au cœur de toute machine de mélange du caoutchouc. Qingdao OULI Machine utilise une fonte alliée spéciale refroidie au chrome-molybdène LTG-H, avec une dureté de surface des cylindres de 75 HSD. Ce choix métallurgique est important pour trois raisons :

1. Résistance à l’usure – Des surfaces de cylindres plus dures conservent leur état de surface plus longtemps, ce qui réduit la fréquence des rectifications et limite les risques de contamination, un point essentiel pour les mélanges de silicone de haute pureté ou de qualité médicale.

2. Uniformité thermique – La cavité interne de chaque cylindre est usinée avec précision afin d’assurer une répartition constante de la température sur toute la surface de travail. Avec une conception appropriée du système de refroidissement, une variation de température ≤ ±2.5°C sur la largeur de travail peut être obtenue.

3. Intégrité de la surface – Une surface de cylindre rectifiée et polie assure une adhérence constante du caoutchouc ainsi qu’une qualité régulière des feuilles. Les défauts de surface se traduisent directement par des imperfections du mélange.

Système d’entraînement : là où se construit la fiabilité

Le système de transmission d’une machine de mélange du caoutchouc doit résister à des charges de choc continues, à un couple élevé et à des cycles thermiques. L’approche d’OULI utilise un réducteur à engrenages durs (à quatre axes et trois étages), dont les engrenages sont cémentés et rectifiés selon une précision de classe 6.

Que signifie une précision d’engrenage de classe 6 pour votre ligne de production ?

- Un engrènement plus précis réduit le jeu et garantit une vitesse stable des cylindres, même sous charge variable

- Des niveaux sonores plus faibles améliorent les conditions de travail des opérateurs

- La réduction des vibrations prolonge la durée de vie des roulements et diminue la fréquence des opérations de maintenance

La puissance du moteur d’entraînement doit être adaptée à la taille du lot et à la viscosité du mélange. Pour un modèle X(S)K-400 standard (cylindres Ø400×1000 mm, capacité de lot de 45 kg), un moteur d’entraînement de 37 kW est standard.

Systèmes de sécurité : protéger les opérateurs sans sacrifier la productivité

Point essentiel : les machines modernes de mélange du caoutchouc intègrent plusieurs systèmes de sécurité redondants — freins d’urgence, barres de sécurité et protection contre les surcharges — qui doivent arrêter la machine en moins de 1/4 de tour de roue tout en maintenant l’efficacité de la production.

La sécurité est non négociable dans le mélange du caoutchouc. La conception ouverte des mélangeurs à deux cylindres signifie que les opérateurs travaillent à proximité immédiate de machines en mouvement. Qingdao OULI Machine répond à cette exigence grâce à une architecture de sécurité multicouche :

Système de freinage d’urgence

Le système de freinage électro-hydraulique arrête les cylindres en moins de 1/4 de tour de roue. Cette capacité d’arrêt rapide est essentielle lors des opérations suivantes :

- Opérations d’échantillonnage manuel

- Procédures d’ajout d’additifs

- Toute intervention imprévue de l’opérateur

Barre de sécurité et frein à pied

En cas d’urgence, les opérateurs peuvent actionner la barre de sécurité ou le frein à pied afin d’arrêter immédiatement la machine. Ces dispositifs mécaniques de secours garantissent l’arrêt de la machine même en cas de défaillance du système électrique.

Protection contre les surcharges

La machine est équipée d’un dispositif de protection contre les surcharges qui évite d’endommager les composants principaux lorsqu’un couple excessif est appliqué. Cela protège à la fois l’équipement et l’opérateur.

Comment vérifier les performances du système de sécurité lors de l’évaluation d’un fournisseur ? Demandez des rapports documentés sur les essais du temps de réponse du frein, renseignez-vous sur la conformité à la directive européenne relative aux machines 2006/42/EC (marquage CE) et confirmez que les dispositifs de verrouillage de sécurité sont testés dans le cadre de la procédure de réception en usine.

Données de performance : ce que révèlent les essais réalisés par des tiers

Point essentiel : les données de performance vérifiées, et non les affirmations marketing, doivent guider les décisions relatives aux équipements. Recherchez des indicateurs quantifiables tels que le coefficient d’uniformité, la stabilité de la température et l’efficacité énergétique.

Qingdao OULI Machine a réalisé des essais en atelier par un organisme tiers sur le modèle X(S)K-400 (cylindres Ø400×1000 mm, capacité de lot de 45 kg) traitant un caoutchouc silicone standard de 50 duromètres. Les résultats fournissent des références que les ingénieurs achats peuvent utiliser à des fins de comparaison :

Ces indicateurs sont importants, car ils se traduisent directement par :

- Des taux de rebut plus faibles – Une dispersion constante signifie moins de lots rejetés

- Des cycles plus rapides – Atteindre l’UCD cible en 12 minutes optimise le débit de production

- Des coûts énergétiques prévisibles – Une efficacité énergétique située à moins de 11% de la valeur théorique signifie l’absence de gaspillage énergétique caché

Intégration d’un mélangeur de stock : automatiser les opérations manuelles

Point essentiel : un mélangeur de stock transforme un mélangeur manuel à deux cylindres en un système de mélange semi-automatique. Il réduit les besoins en main-d’œuvre, améliore la régularité des lots et permet aux opérateurs de se concentrer sur le contrôle qualité plutôt que sur des tâches physiques répétitives.

Qu’est-ce qu’un mélangeur de stock installé sur une machine de mélange du caoutchouc ? Il s’agit d’un accessoire automatisé qui effectue le pliage, la coupe et la réintroduction de la feuille de caoutchouc, des opérations qui nécessiteraient autrement l’intervention manuelle constante d’un opérateur.

Avantages de l’intégration d’un mélangeur de stock

Pour les responsables de production, le mélangeur de stock fournit des cycles de mélange prévisibles et reproductibles, ce qui signifie moins de variations dans la qualité du mélange et moins de lots rejetés. Pour les ingénieurs achats, il permet de réduire les coûts de main-d’œuvre à long terme et d’accélérer le retour sur investissement.

Gamme de modèles et options de capacité

Qingdao OULI Machine propose une gamme complète de machines de mélange du caoutchouc adaptées à différentes échelles de production :

Comment sélectionner le modèle approprié ? Adaptez la capacité de lot à la taille habituelle de vos lots de mélange, puis vérifiez que le diamètre et la longueur des cylindres peuvent traiter le poids maximal du lot sans surcharger le système d’entraînement.

Applications : les domaines dans lesquels le mélangeur de caoutchouc excelle

Point essentiel : le mélangeur ouvert à deux cylindres est particulièrement adapté au mélange du caoutchouc silicone, aux changements de couleur, à la production de petits lots et aux mélanges de haute pureté, c’est-à-dire aux applications dans lesquelles les mélangeurs internes présentent des risques de contamination ou ne permettent pas une visibilité suffisante du procédé.

Mélange de caoutchouc silicone

Le caoutchouc silicone (VMQ, PVMQ, FVMQ) présente des difficultés particulières : faible énergie de surface, sensibilité à l’historique de cisaillement et tendance à adhérer aux surfaces chaudes des cylindres. Le mélangeur ouvert à deux cylindres répond à ces contraintes grâce aux éléments suivants :

- Rapport de vitesse des cylindres réglable (généralement de 1:1.09 à 1:1.35) – contrôle le cisaillement sans accumulation excessive de chaleur

- Contrôle précis de l’entrefer – gère le comportement d’écoulement du mélange

- Régulation uniforme de la température des cylindres – empêche l’adhérence ou l’encrassement des cylindres

Opérations de changement de couleur

Pour les formulateurs qui travaillent avec plusieurs couleurs, le nettoyage facile du mélangeur ouvert entre les lots constitue un avantage important. Contrairement aux mélangeurs internes, qui nécessitent une purge importante entre les changements de couleur, un mélangeur ouvert peut être nettoyé visuellement et mécaniquement en quelques minutes.

Mélanges de haute pureté et de qualité médicale

La dureté de surface des cylindres de 75 HSD et l’utilisation d’un alliage de chrome-molybdène réduisent la génération de particules d’usure, limitant ainsi le risque de contamination pour les tubes médicaux, les bouchons et les articles en silicone destinés au contact alimentaire.

Produits finis courants

Les mélanges préparés sur des mélangeurs à deux cylindres sont destinés notamment aux produits suivants :

- Fabrication de pneumatiques (revêtements intérieurs, mélanges de bande de roulement)

- Systèmes d’étanchéité industriels (joints, joints toriques, profilés)

- Dispositifs médicaux (tubes, bouchons, membranes)

- Isolateurs haute tension

- Articles destinés au contact alimentaire

- Composants de claviers et d’interrupteurs à membrane

Évaluation des fournisseurs : les critères à examiner au-delà du devis

Point essentiel : le prix n’est qu’une variable. La fiabilité du fournisseur, l’assistance technique, la qualité de la documentation et le service après-vente déterminent le véritable coût total de possession sur une durée de vie de 15–20 ans.

Certification et conformité

Vérifiez que le fournisseur possède :

- La certification ISO 9001 relative au management de la qualité

- Le marquage CE attestant la conformité à la directive européenne relative aux machines 2006/42/EC

- Des rapports d’essais spécifiques à la machine couvrant la dureté des cylindres, la tolérance de parallélisme (±0.05 mm) et la protection contre les surcharges du moteur

Infrastructure de production

Les fournisseurs disposant de capacités de fabrication en interne — avec des installations dédiées à la rectification des cylindres, à la taillage des engrenages et à l’intégration des armoires électriques — offrent un meilleur contrôle qualité et une plus grande flexibilité en matière de personnalisation. Qingdao OULI Machine, fondée en 1997 et possédant des succursales à Suzhou et Dalian, dispose en interne de capacités complètes de conception, de fabrication et de maintenance.

Indicateurs de performance importants

Qingdao OULI Machine annonce un taux de livraison à temps de 100%, un taux de réachat de 66% et un délai de réponse ≤3 heures, avec une quantité minimale de commande de 1 set.

Qualité de la documentation

Demandez des exemples de documentation avant l’achat. Les manuels complets en anglais doivent inclure :

- Les schémas de câblage

- Les calendriers de lubrification

- Les listes de contrôle de la maintenance préventive

- Les listes de pièces détachées avec leurs références

Maintenance et coût total de possession

Point essentiel : une machine de mélange du caoutchouc correctement entretenue offre une durée de vie de 15–20 ans. La clé réside dans la maintenance préventive des cylindres, des roulements, des réducteurs et des systèmes de sécurité.

Programme de maintenance préventive

Composants d’usure courants et intervalles de remplacement

- Roulements des cylindres – Généralement 5–8 ans selon la charge et la lubrification

- Joints du réducteur – 3–5 ans

- Composants du système de sécurité – Inspection annuelle ; remplacement selon les besoins

- Rectification des cylindres – Tous les 3–5 ans selon l’abrasivité du mélange

Foire aux questions (FAQ)

Q : Qu’est-ce qu’une machine de mélange du caoutchouc ?

R : Une machine de mélange du caoutchouc est un mélangeur ouvert à deux cylindres utilisé pour mélanger du caoutchouc brut, du caoutchouc synthétique, des thermoplastiques ou de l’EVA avec des produits chimiques afin d’obtenir des mélanges homogènes. Les matériaux finaux sont ensuite envoyés vers des calandres, des presses à chaud ou d’autres équipements de transformation pour fabriquer des produits en caoutchouc ou en plastique.

Q : Comment fonctionne un mélangeur de caoutchouc ?

R : Deux cylindres horizontaux opposés tournent en sens inverse à des vitesses différentes. Le caoutchouc brut est introduit dans l’entrefer réglable qui les sépare. La différence de vitesse crée des forces de cisaillement et de compression qui décomposent les chaînes de polymères et dispersent les additifs dans l’ensemble du lot. Le mélange s’enroule autour du cylindre avant, puis est plié et coupé à plusieurs reprises jusqu’à obtenir une dispersion uniforme.

Q : Quelle est la différence entre un mélangeur ouvert et un mélangeur interne ?

R : Un mélangeur ouvert (mélangeur à deux cylindres) expose le mélange à l’opérateur pendant tout le cycle de mélange, ce qui permet une inspection visuelle et une intervention manuelle. Il est privilégié pour les petits lots, les changements de couleur et les mélanges sensibles au cisaillement, comme le silicone. Un mélangeur interne (de type Banbury) traite des lots plus importants dans une chambre fermée avec un débit supérieur, mais une visibilité moindre du procédé.

Q : Qu’est-ce qu’un mélangeur de stock installé sur une machine de mélange du caoutchouc ?

R : Un mélangeur de stock est un accessoire automatisé qui plie, coupe et réintroduit la feuille de caoutchouc pendant le mélange. Il réduit la main-d’œuvre manuelle, améliore la régularité des lots et permet aux opérateurs de se concentrer sur le contrôle qualité plutôt que sur des tâches physiques répétitives.

Q : Quelles tailles de lots une machine de mélange du caoutchouc peut-elle traiter ?

R : Les capacités de lot vont de 1–2 kg pour les modèles de laboratoire (XK-160) jusqu’à 250–300 kg pour les machines de production. Le modèle X(S)K-560 traite 50–65 kg par lot avec un moteur d’entraînement de 95 kW.

Q : Quelles fonctions de sécurité une machine de mélange du caoutchouc doit-elle posséder ?

R : Les fonctions de sécurité essentielles comprennent un système de freinage d’urgence qui arrête les cylindres en moins de 1/4 de tour de roue, des barres de sécurité ou des freins à pied pour arrêter immédiatement la machine, une protection contre les surcharges afin d’éviter d’endommager les composants, ainsi que le marquage CE attestant la conformité à la directive européenne relative aux machines 2006/42/EC.

Q : Comment choisir la machine de mélange du caoutchouc adaptée à ma production ?

R : Adaptez la capacité de lot à la taille habituelle de vos lots de mélange, puis vérifiez que le diamètre et la longueur des cylindres peuvent traiter votre poids maximal. Tenez compte de la viscosité du mélange : une viscosité plus élevée nécessite davantage de puissance et des cylindres plus grands. Évaluez les certifications du fournisseur, ses performances en matière de livraisons à temps, ses taux de réachat et la qualité de sa documentation. Demandez des données d’essais réalisées par des tiers sur l’uniformité de la dispersion et la stabilité de la température.

Q : Quelle maintenance une machine de mélange du caoutchouc nécessite-t-elle ?

R : Une inspection quotidienne de l’état de surface des cylindres, une vérification hebdomadaire du réglage de l’entrefer et de la lubrification des roulements, un test mensuel des systèmes de sécurité, un contrôle trimestriel du moteur d’entraînement et une inspection mécanique complète annuelle réalisée par un technicien qualifié.

Q : Quelle est la durée de vie habituelle d’une machine de mélange du caoutchouc ?

R : Avec une maintenance préventive appropriée, une machine de mélange du caoutchouc de qualité offre une durée de vie de 15–20 ans. Les principaux facteurs qui influencent sa longévité sont la métallurgie des cylindres, la qualité des engrenages, la maintenance des roulements et les conditions de fonctionnement.

Q : Pourquoi choisir Qingdao OULI Machine comme fournisseur ?

R : Qingdao OULI Machine fabrique des machines pour le caoutchouc depuis 1997 et dispose de capacités internes de conception, de fabrication et de maintenance. L’entreprise possède la certification ISO 9001, propose des équipements marqués CE et sert des clients dans plus de 20 pays, notamment aux États-Unis, au Canada, en Australie et au Brésil. OULI offre un taux de livraison à temps de 100%, un délai de réponse ≤3 heures et accepte des commandes minimales de 1 set pour les essais sur site.

Conclusion : prendre la bonne décision d’investissement

Point essentiel : la machine de mélange du caoutchouc reste un investissement essentiel pour toute activité de mélange de caoutchouc. Le bon choix dépend de l’adéquation entre les spécifications techniques et les exigences de production, de la vérification des références du fournisseur et de la compréhension du coût total de possession.

Pour les responsables de production, le mélangeur de stock ouvert à deux cylindres pour caoutchouc offre la visibilité du procédé, la flexibilité des lots et la qualité du mélange exigées par la fabrication moderne du caoutchouc. Pour les ingénieurs achats, l’essentiel est d’évaluer les fournisseurs non seulement sur le prix, mais aussi sur leurs capacités techniques, la qualité de leur documentation et leur assistance après-vente.

Qingdao OULI Machine associe plusieurs décennies d’expérience dans la fabrication à des données de performance vérifiées, des systèmes de sécurité complets et une présence de service à l’échelle mondiale. Que vous mélangiez du silicone pour des dispositifs médicaux, que vous traitiez de l’EPDM pour des joints automobiles ou que vous réalisiez des changements de couleur pour des biens de consommation, les machines de mélange du caoutchouc d’OULI — du modèle de laboratoire XK-160 au modèle de production X(S)K-560 — offrent la fiabilité et les performances qui justifient l’investissement.

Vous souhaitez discuter de vos exigences spécifiques en matière de mélange ? Contactez Qingdao OULI Machine pour bénéficier d’une consultation technique, effectuer des essais sur échantillons ou organiser une visite virtuelle de l’usine.
