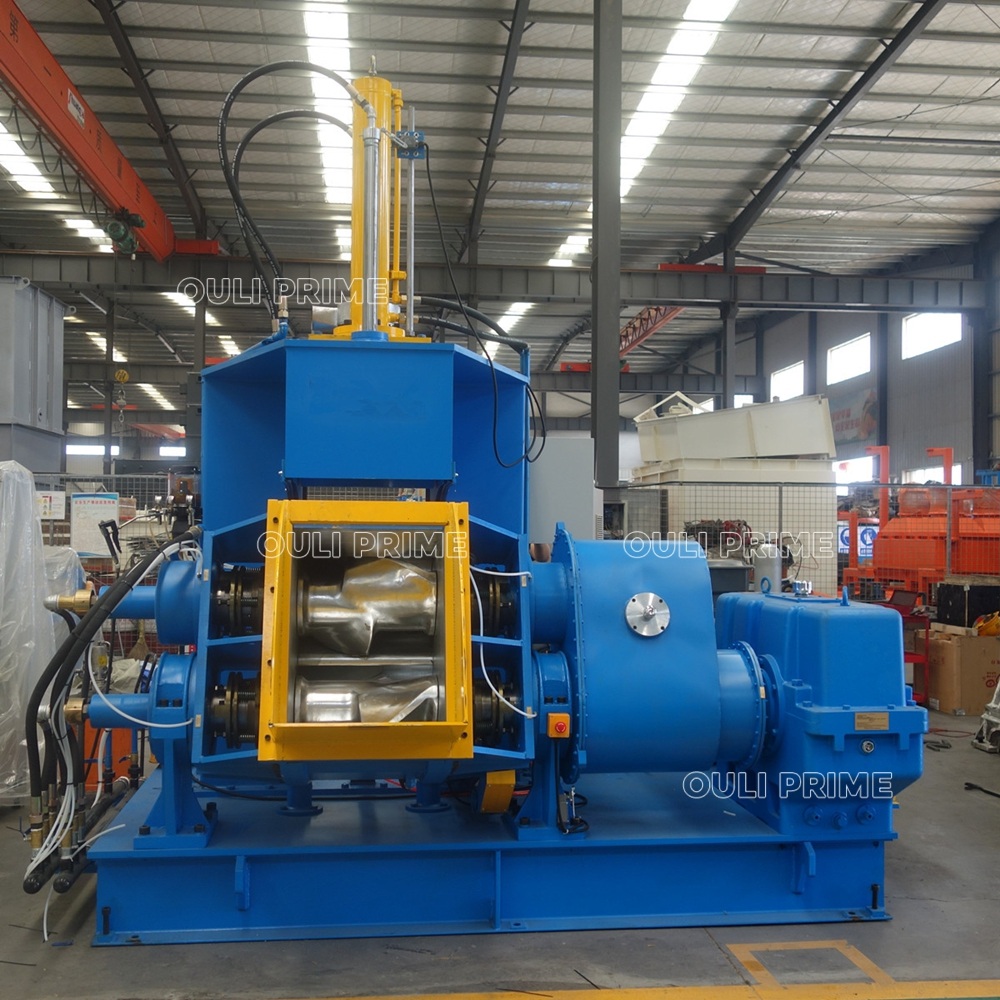

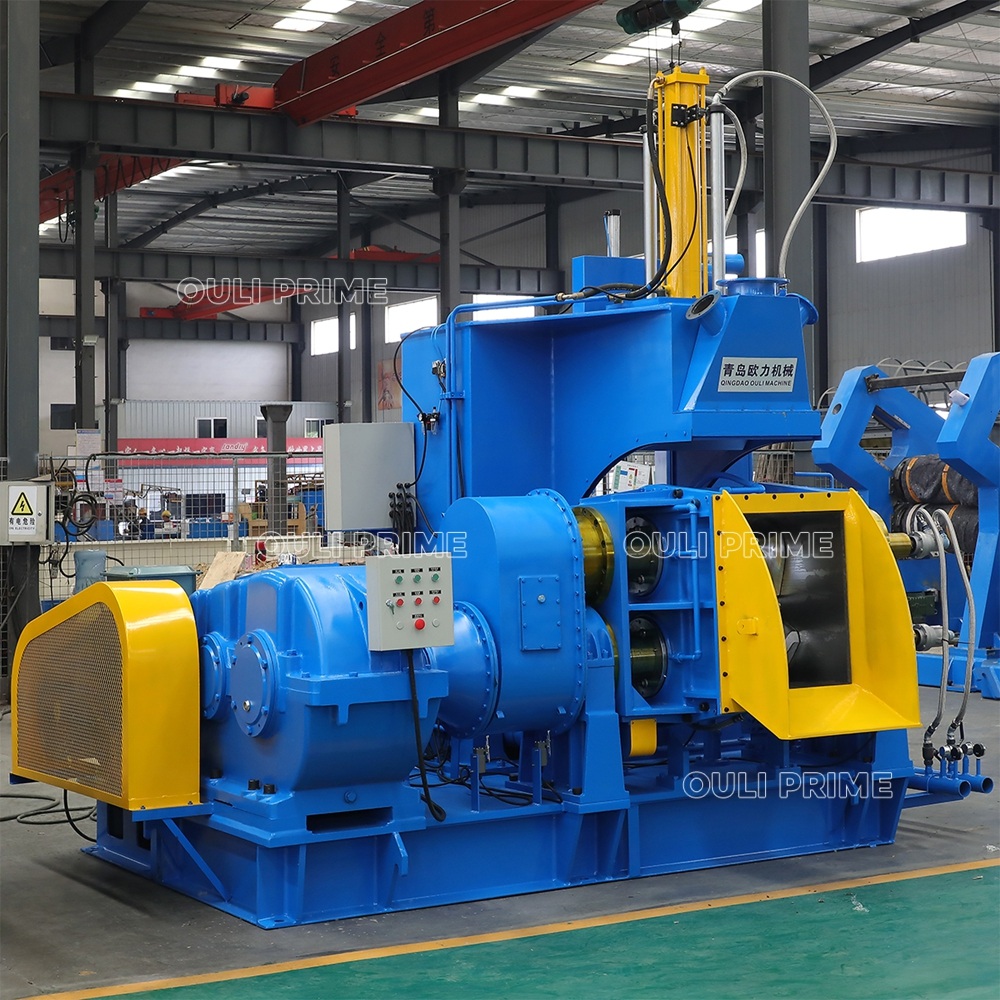

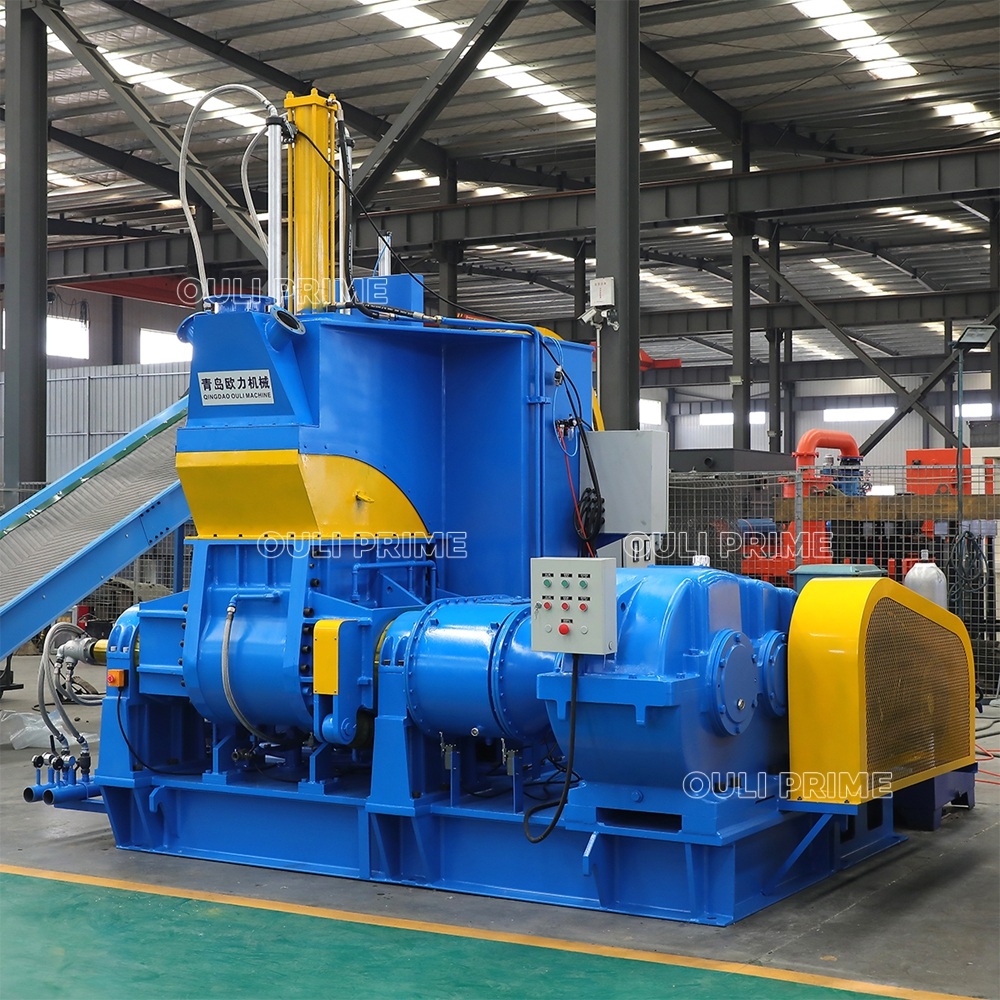

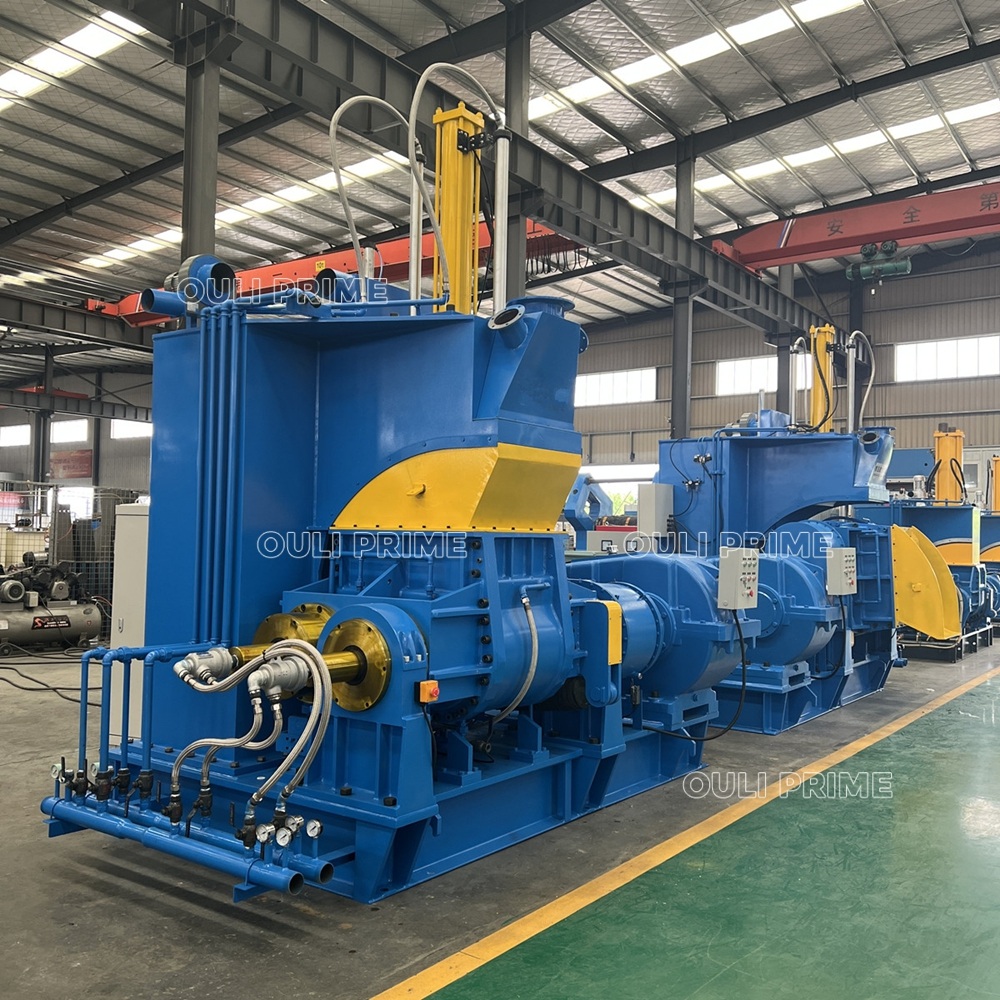

Machine à pétrir en caoutchouc à pression hydraulique
La machine à pétrir le caoutchouc (malaxeur interne) est conçue pour la plastification et le mélange du caoutchouc et des plastiques, ainsi que pour le mélange et le pétrissage de matériaux collants. Cette machine est largement utilisée dans les usines de pneus et dans la production de caoutchouc, TPR, EVA, semelles en caoutchouc, rouleaux en caoutchouc, tuyaux, courroies, éponges, isolants antivibrations, cordes élastiques, matériaux d'étanchéité, pneus, rubans, masterbatches, encres pigmentées, pièces en caoutchouc pour automobiles et diverses formulations de composés chimiques.
Demandez un devis maintenant →

DESCRIPTION DU PRODUIT

Le malaxeur de caoutchouc est un équipement central pour le mélange efficace dans l'industrie moderne du caoutchouc. Ses composants de travail clés sont deux rotors de forme spéciale dans une chambre de mélange fermée. Sous haute pression (appliquée par le bouchon supérieur), le composé de caoutchouc et les additifs sont soumis à un cisaillement intense, une extrusion, un pliage et un brassage, permettant ainsi un mélange uniforme et de haute qualité en un temps très court.

L'ensemble du processus se déroule dans un système fermé, offrant une productivité élevée, une excellente qualité de mélange, un haut degré d'automatisation, des émissions de poussière minimales et une exploitation sûre. C'est l'équipement privilégié pour la production industrielle continue à grande échelle. Il est généralement utilisé comme procédé préliminaire du laminoir ouvert, déchargeant le composé de caoutchouc mélangé sur le laminoir ouvert pour le laminage ou le refroidissement.

PARAMÈTRE TECHNIQUE

Paramètre/modèle

X(S)N-3

X(S)N-10

X(S)N-20

X(S)N-35

X(S)N-55

X(S)N-75

X(S)N-90

X(S)N-110

X(S)N-150

Volume total

8

25

45

80

125

175

210

250

325

Volume de travail

3

10

20

35

55

75

90

110

150

Puissance du moteur d'entraînement (KW)

7.5

18.5

30

55

75

110

132

185

220

Angle de basculement (°)

140

140

140

140

140

140

140

140

140

Vitesse du rotor (r/min)

32/25

32/25

32/26.5

32/24.5

32/26

32/26

32/26

30/24.5

30/24.5

Pression de l'air comprimé (MPa)

0.7-0.9

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

0.6-0.8

Débit d'air comprimé(m3/min)

≥0.3

≥0.5

≥0.7

≥0.9

≥1.0

≥1.3

≥1.5

≥1.6

≥2.0

Pression de l'eau de refroidissement (MPa)

0.2-0.4

0.2-0.4

0.2-0.4

0.3-0.4

0.3-0.4

0.3-0.4

0.3-0.4

0.3-0.4

0.3-0.4

Poids (kg)

1038

3000

4437

6500

7850

10230

12000

14200

19500


AVANTAGE ET CARACTÉRISTIQUE PRINCIPALE

1.Rotor : Matériau de l'arbre du rotor  42CRMO avec une dureté HRC58-62.

Le matériau des lames est ZG-45 avec chromage, dureté jusqu'à HRC50.Des rotors en alliage soudé sont également disponibles en option.

2.Chambre de mélange/Piston supérieur : Soudure en acier moyen-carbone avec chromage de 12-18 couches, dureté jusqu'à HRC50.

3.Engrenage de rapport : Acier allié moulé 42CRMO, pièces forgées avec traitement de trempe et revenu,trempe à haute fréquence, dureté  HRC58-62, faible bruit, résistant à l'usure, durée de vie plus longue.

4.Boîte de vitesses (réducteur) : Réducteur à denture dure, capacité de charge élevée, faible bruit, fonctionnement fluide,rendement de transmission élevé et longue durée de vie.

5.Système d'étanchéité : Système d'étanchéité haute technologie, aucune fuite de poudre, facile à changer.

6.Système de contrôle PLC : Tous équipés du système de contrôle PLC Siemens pour un mélange automatisé et efficace.

7.Pour la chambre de mélange, la version standard ouverte est hydraulique, nous proposons également une version motorisée en option.

8.Chauffage et refroidissement : Machine équipée d'un système de refroidissement à eau pour la chambre de mélange, les rotors et le piston supérieur.

9.Méthode de chauffage : Nous pouvons le concevoir avec chauffage électrique, à vapeur ou à huile, spécialement pour le mélange de plastique PE.

DÉTAILS DU MALAXEUR DE CAOUTCHOUC

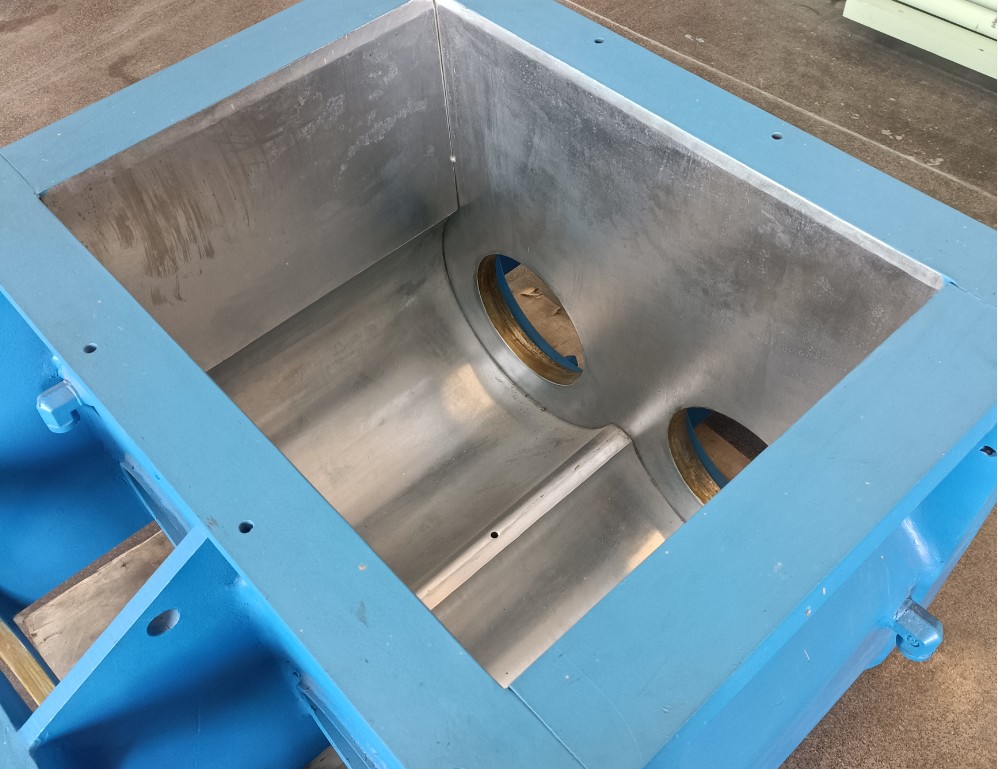

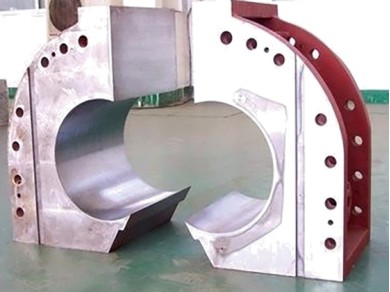

Chambre de mélange

Le malaxeur de caoutchouc de type pneumatique (malaxeur interne) se compose d'un corps en forme de "W" et de deux plaques latérales en plaques d'acier de haute qualitépar extrusion et soudure, qui sont pressées pour permettre la circulation d'eau de refroidissement ou de vapeur. Ses parois internes sont chromées dur.

image   1774833889897052108818714624.png

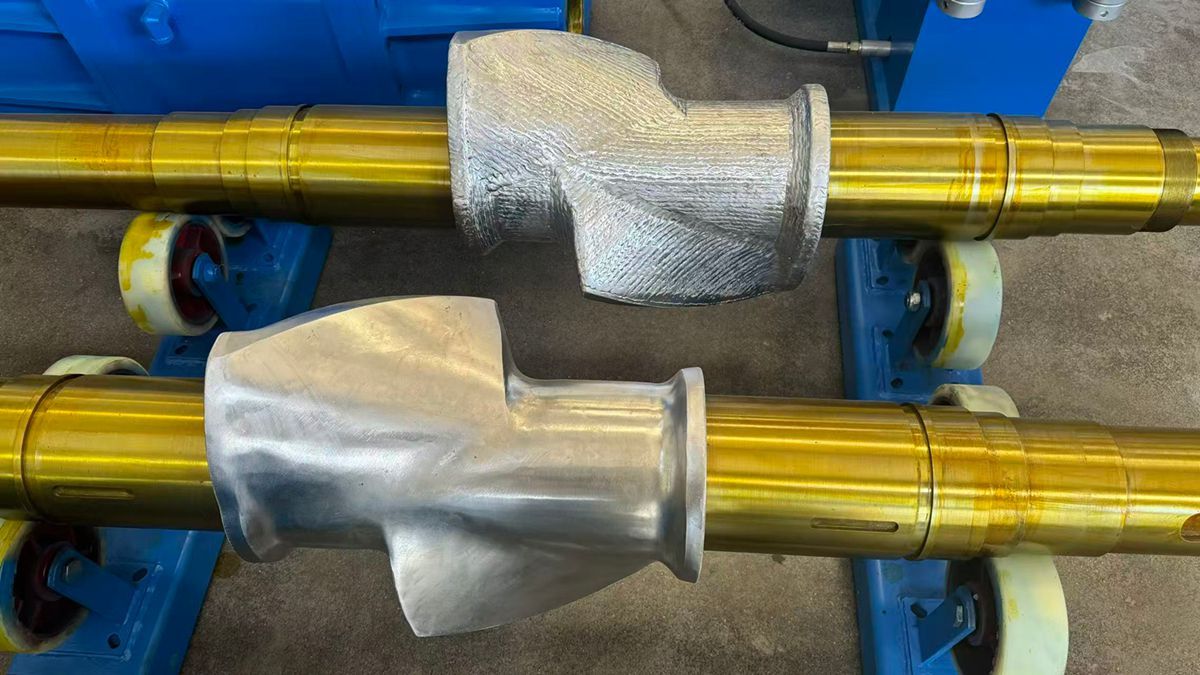

Rotor

Il est conçu avec des lames creuses de type Banbury. Les creux sont connectés au trou axial de l'arbre du rotor utilisé comme passage de refroidissement ou de chauffage.

Les bords supérieurs des lames et les faces d'extrémité de l'arbre du rotor sont soudés en surface avec un alliage dur à base de cobalt et rectifiés,

puis chromés dur et polis.

密炼机转子_副本

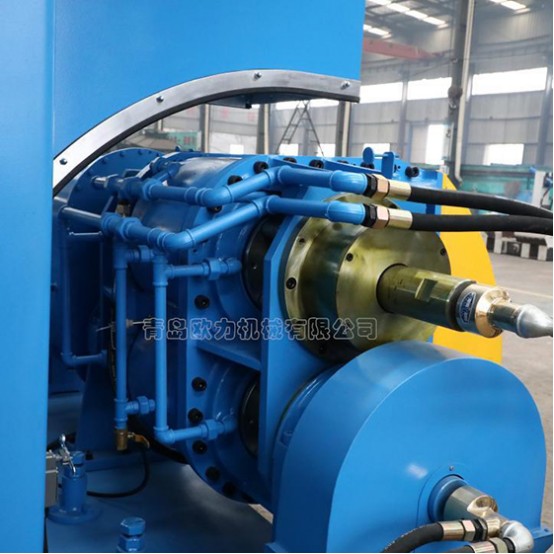

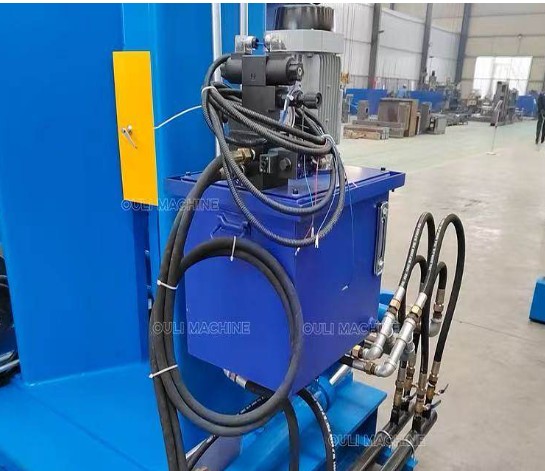

Système de refroidissement/chauffage

Un système de tuyauterie commun est adopté pour refroidir ou chauffer le matériau lors de l'opération de mélange. À travers ce système, l'eau de refroidissement ou la vapeur est acheminée de trois manières vers les cavités des lames des rotors, la chambre de mélange et le piston supérieur.

image    1774834111897053040159719424.png

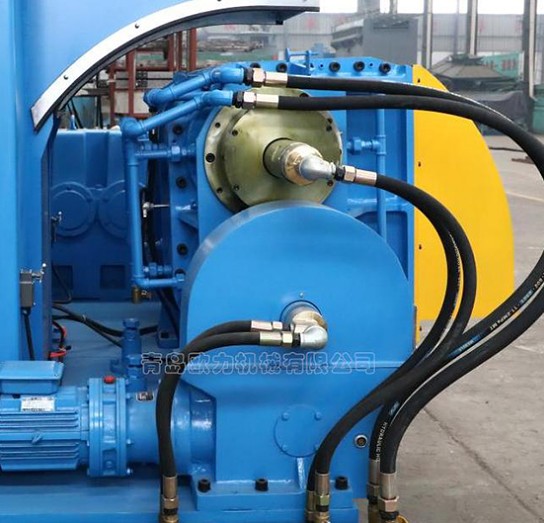

Système de basculement

Il se compose d'un rotor avec frein, réducteur cycloïdal, vis sans fin et roue dentée de type TP, etc. Il peut actionner la chambre de mélange pour un basculement de 140° autour des rotors avant.

image    1774834272897053716940034048.png

Système de contrôle électrique

Des dispositifs PLC importés et des composants de contrôle électrique, tous des produits importés ou des produits de technologie importée, sont adoptés

dans le système de contrôle électrique pour améliorer la fiabilité du contrôle.








POURQUOI NOUS CHOISIR

why choose us 11

FAQ

Q1 : Où se trouve votre usine ?

A1 : QINGDAO OULI MACHINE CO., LTD. est située dans la zone industrielle de Wangjialou, district de Huangdao, ville de Qingdao, province du Shandong, Chine.

Q2 : Êtes-vous un fournisseur intégré de machines pour caoutchouc et plastique ?
A2 : Oui, nous pouvons fournir une ligne de solution complète au client selon ses besoins.

Q3 : Comment se passe le contrôle qualité dans votre usine ?
A3 : OULI a une SOP (procédure opérationnelle standard) et toutes les étapes de production doivent la suivre. Chaque machine doit fonctionner automatiquement pendant au moins 72 heures et être soigneusement inspectée avant l'expédition.

Q4 : Proposez-vous un service avant-vente ?
A4 : Oui, nous avons une équipe avant-vente expérimentée pour soutenir les clients, non seulement sur la machine, mais aussi sur la technologie, l'eau, l'électricité, la disposition des machines dans l'usine, etc.

Q5 : Qu'en est-il du service après-vente ? Enverrez-vous votre ingénieur dans mon pays pour aider à la mise en service et à l'installation de la machine ?
A5 : Bien sûr, nous avons de nombreux ingénieurs techniques expérimentés pour le service à l'étranger, ils vous aideront à installer la machine et à former les travailleurs.

Q6 : Quel est le délai de livraison de la machine ?
A6 : En fait, le délai de livraison des machines dépend des options choisies. Normalement, le délai de livraison d'une machine standard est de 10 à 30 jours.

Q7 : Quelle est la garantie de la machine ?
A7 : La garantie de la machine entière est de 12 mois et celle des pièces clés dépendra.

Q8 : Fournissez-vous des pièces de rechange avec la machine ?
A8 : Oui, OULI fournira un jeu standard de pièces de rechange au client selon les différentes machines.
