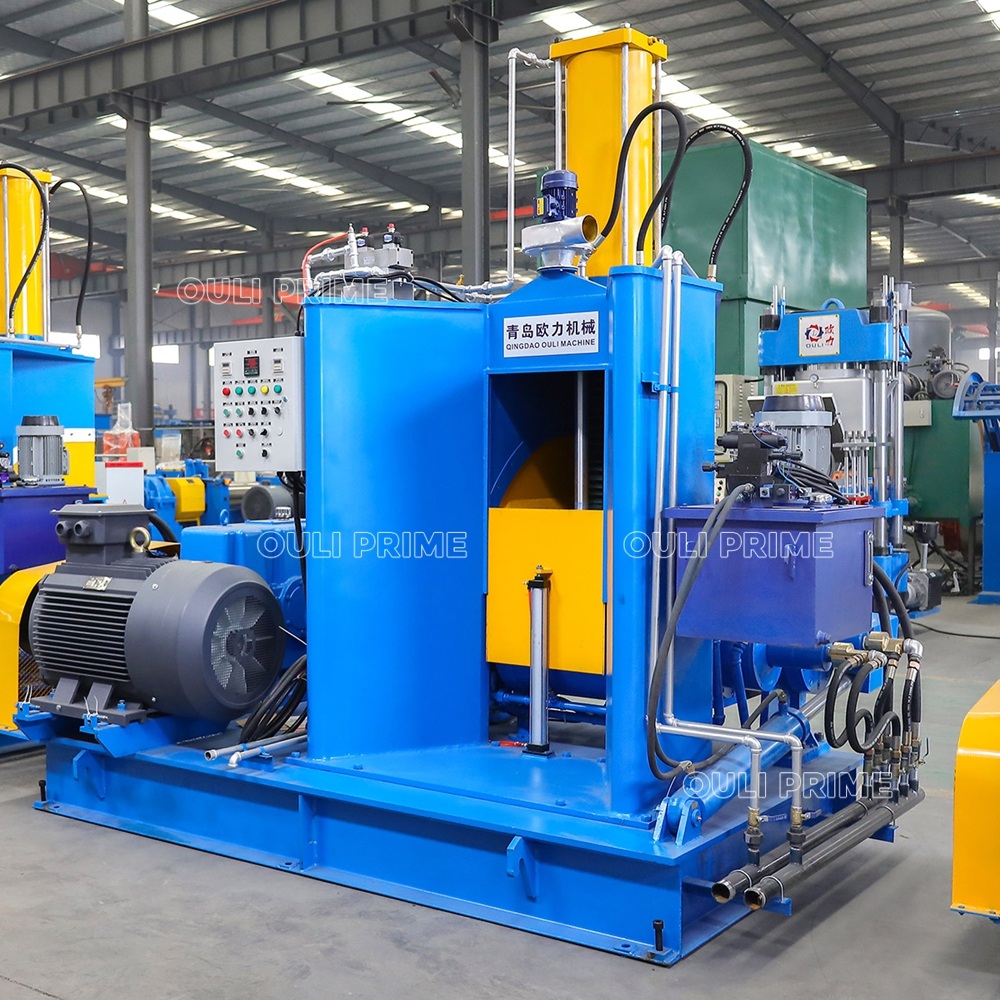

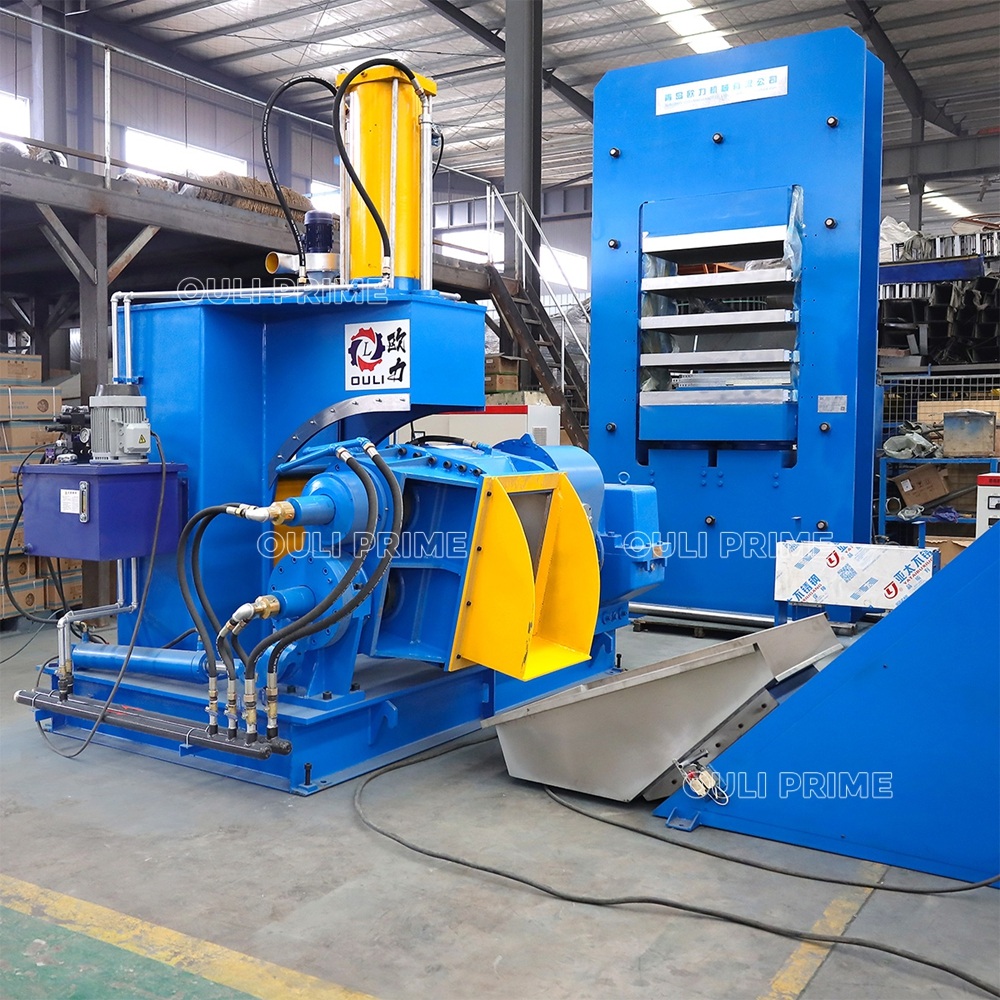

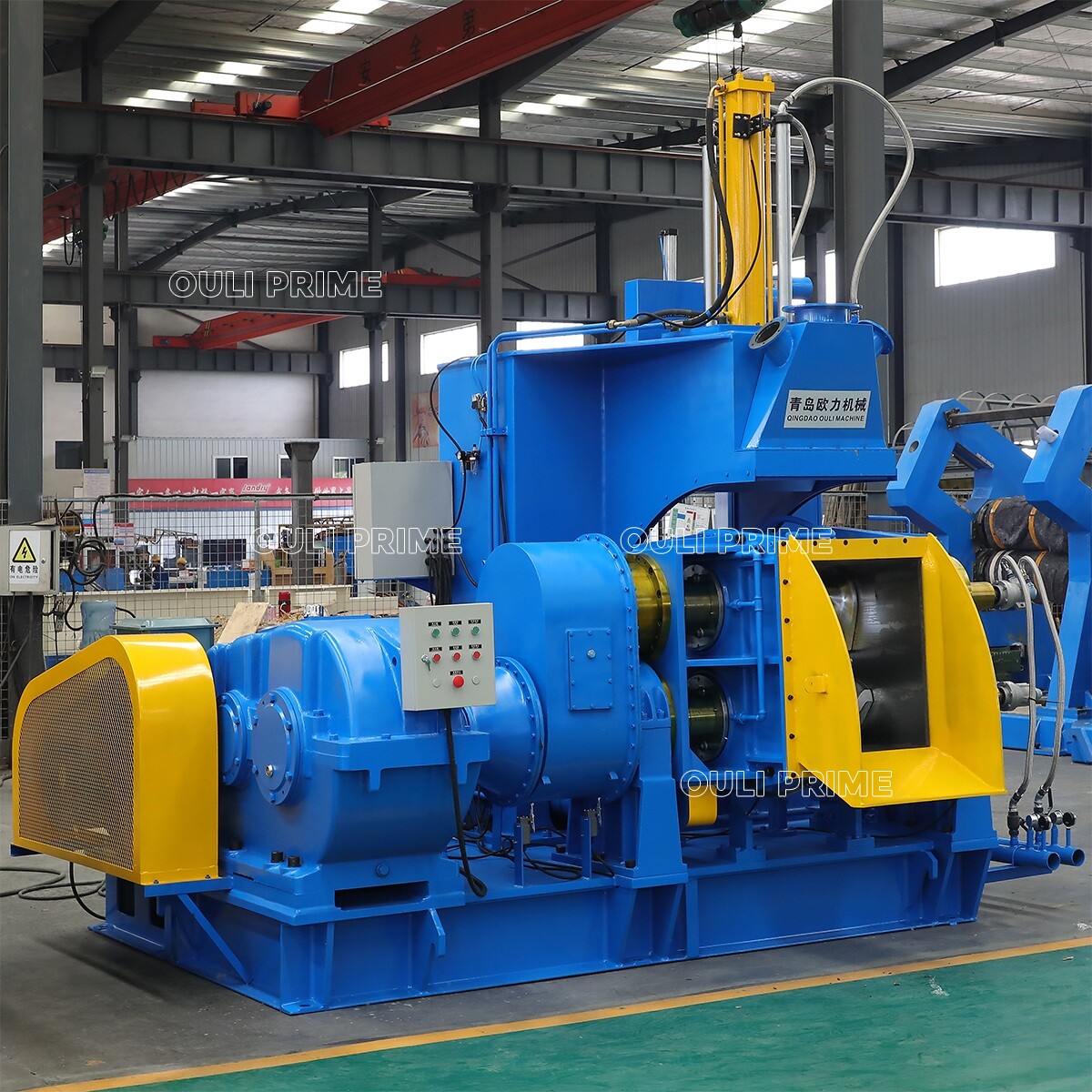

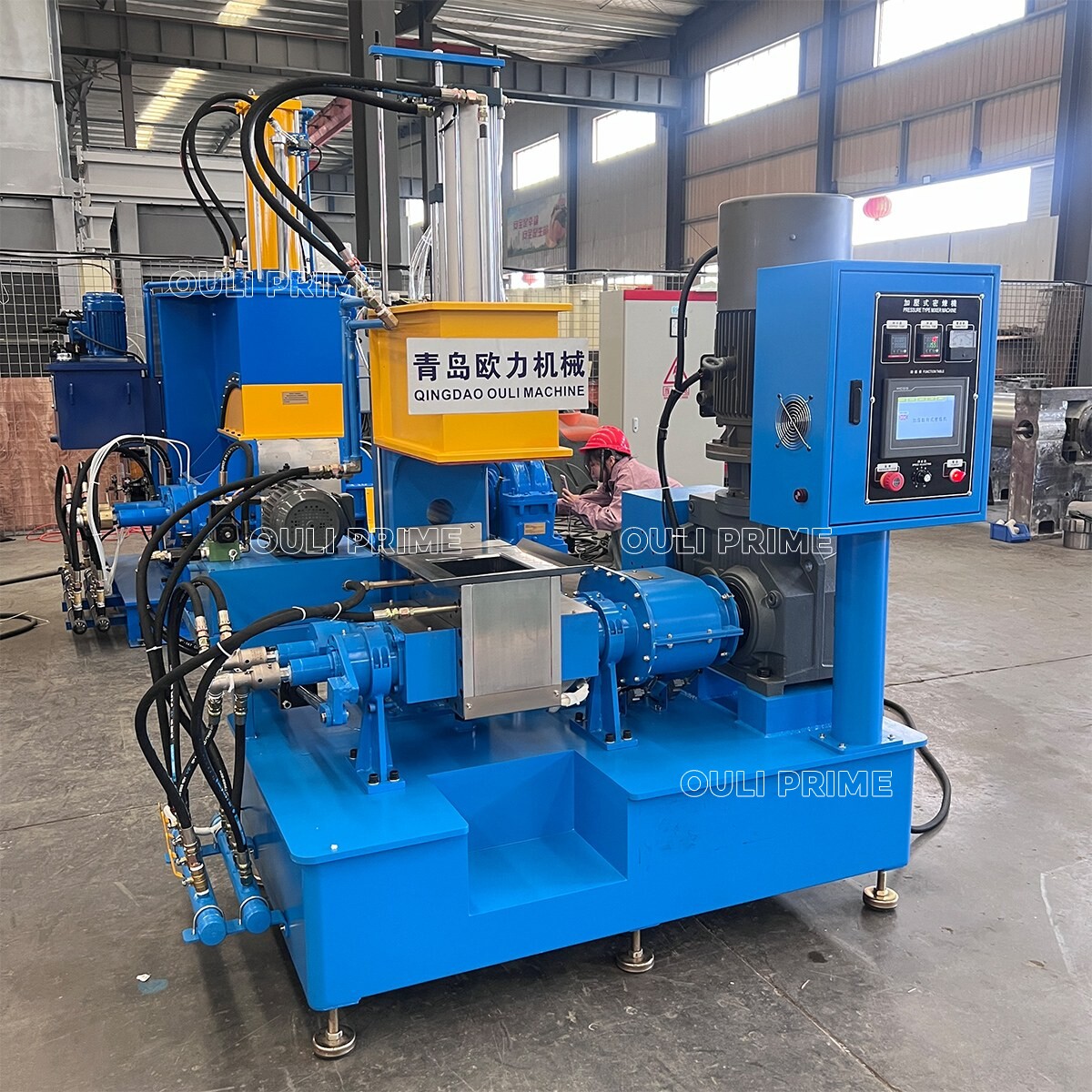

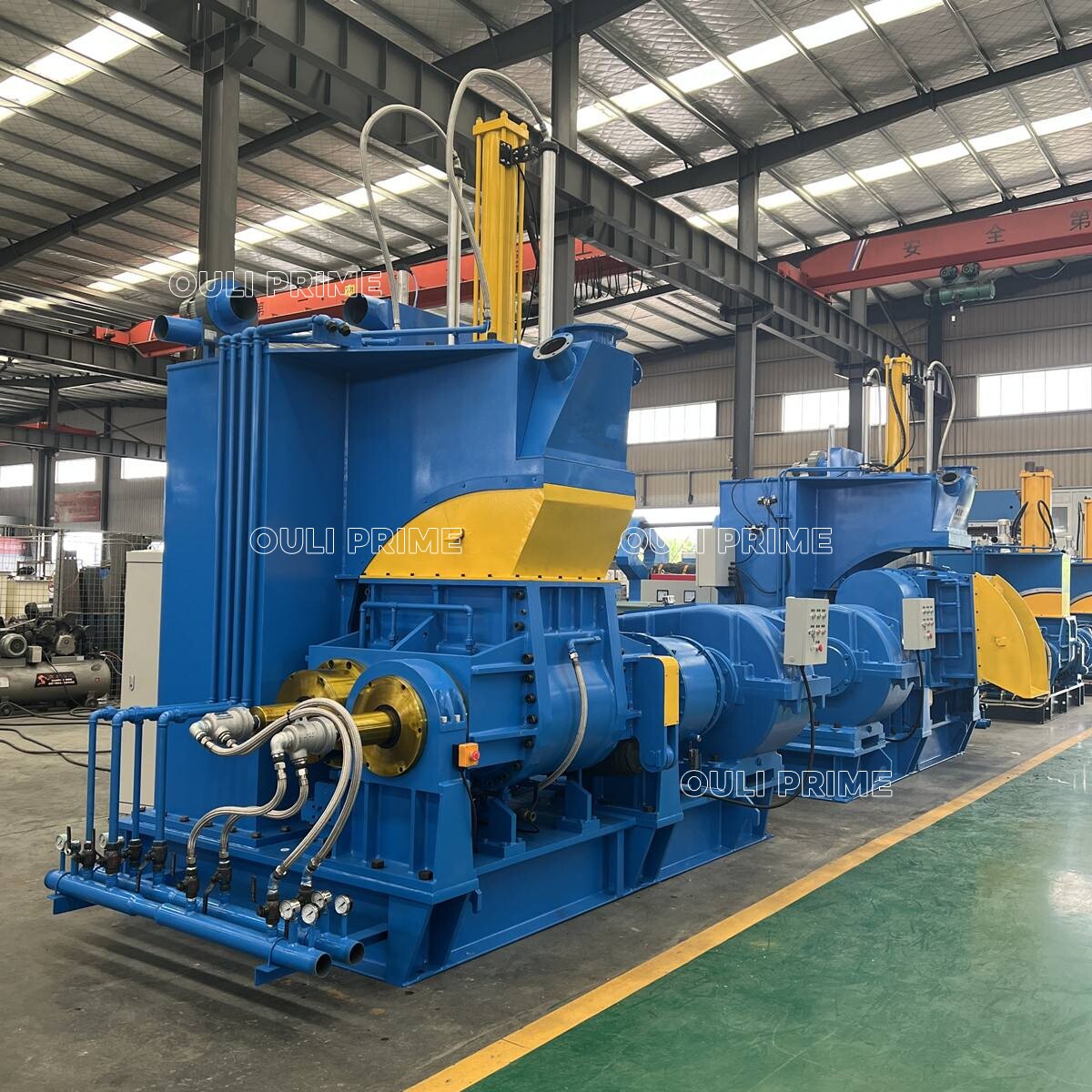

Machine de malaxage de caoutchouc à dispersion pneumatique

La machine à pétrir le caoutchouc (malaxeur interne) est conçue pour la plastification et le mélange du caoutchouc et des plastiques, ainsi que pour le mélange et le pétrissage de matériaux collants. Cette machine est largement utilisée dans les usines de pneus et dans la production de caoutchouc, TPR, EVA, semelles en caoutchouc, rouleaux en caoutchouc, tuyaux, courroies, éponges, isolants antivibrations, cordes élastiques, matériaux d'étanchéité, pneus, rubans, masterbatches, encres pigmentées, pièces en caoutchouc pour automobiles et diverses formulations de composés chimiques.

Demandez un devis maintenant →

DESCRIPTION DU PRODUIT

Le malaxeur de caoutchouc est un équipement central pour le mélange efficace dans l'industrie moderne du caoutchouc. Ses composants de travail clés sont deux rotors de forme spéciale dans une chambre de mélange fermée. Sous haute pression (appliquée par le bouchon supérieur), le composé de caoutchouc et les additifs sont soumis à un cisaillement intense, une extrusion, un pliage et un brassage, permettant ainsi un mélange uniforme et de haute qualité en un temps très court. Le processus entier se déroule dans un système fermé, offrant une productivité élevée, une excellente qualité de mélange, un haut degré d'automatisation, des émissions de poussière minimales et une exploitation sûre. C'est l'équipement privilégié pour la production industrielle continue à grande échelle. Il est généralement utilisé comme procédé précédent du laminoir ouvert, déchargeant le composé de caoutchouc mélangé sur le laminoir ouvert pour le laminage ou le refroidissement.

PARAMÈTRE TECHNIQUE

Paramètre/modèle	X(S)N-3	X(S)N-10	X(S)N-20	X(S)N-35	X(S)N-55	X(S)N-75	X(S)N-90	X(S)N-110	X(S)N-150
Volume total	8	25	45	80	125	175	210	250	325
Volume de travail	3	10	20	35	55	75	90	110	150
Puissance du moteur d'entraînement (KW)	7.5	18.5	30	55	75	110	132	185	220
Angle de basculement (°)	140	140	140	140	140	140	140	140	140
Vitesse du rotor (r/min)	32/25	32/25	32/26.5	32/24.5	32/26	32/26	32/26	30/24.5	30/24.5
Pression de l'air comprimé (MPa)	0.7-0.9	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8	0.6-0.8
Débit d'air comprimé(m3/min)	≥0.3	≥0.5	≥0.7	≥0.9	≥1.0	≥1.3	≥1.5	≥1.6	≥2.0
Pression de l'eau de refroidissement (MPa)	0.2-0.4	0.2-0.4	0.2-0.4	0.3-0.4	0.3-0.4	0.3-0.4	0.3-0.4	0.3-0.4	0.3-0.4
Poids (kg)	1038	3000	4437	6500	7850	10230	12000	14200	19500

AVANTAGE ET CARACTÉRISTIQUE PRINCIPALE

1.Rotor du malaxeur de caoutchouc : Matériau de l'arbre du rotor 42CRMO avec une dureté HRC58-62.

Matériau de la lame ZG-45 avec chromage, dureté jusqu'à HRC50. Option disponible : rotors en alliage soudé.

2.Chambre de mélange/Piston supérieur du malaxeur de caoutchouc : Soudure en acier moyen-carbone avec chromage 12-18 couches, dureté jusqu'à HRC50.

3.Engrenage de rapport : Acier allié moulé 42CRMO, pièces forgées avec traitement de trempe et revenu,trempe à haute fréquence, dureté HRC58-62, faible bruit, résistant à l'usure, durée de vie prolongée.

4.Boîte de vitesses (réducteur) : Réducteur à denture dure, forte capacité de charge, faible bruit, fonctionnement fluide,haute efficacité de transmission et longue durée de vie.

5.Système d'étanchéité du malaxeur de caoutchouc : Système d'étanchéité haute technologie, aucune fuite de poudre, changement facile

6.Système de contrôle PLC : Tous équipés du système de contrôle Siemens PLC pour un mélange automatisé et efficace.

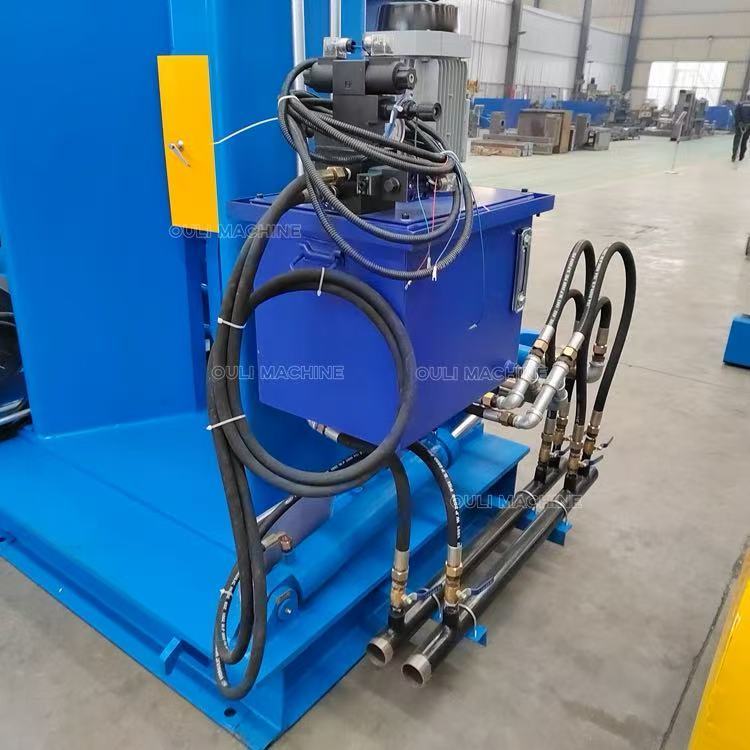

7.Pour la chambre de mélange, le type standard ouvert est hydraulique, option motorisée disponible

8.Chauffage et refroidissement : Machine avec système de refroidissement par eau pour la chambre de mélange, rotor, piston supérieur ;

9.Méthode de chauffage : nous pouvons le concevoir avec chauffage électrique, à vapeur ou à huile, spécialement pour le mélange de plastique PE.

DÉTAILS DU MALAXEUR DE CAOUTCHOUC

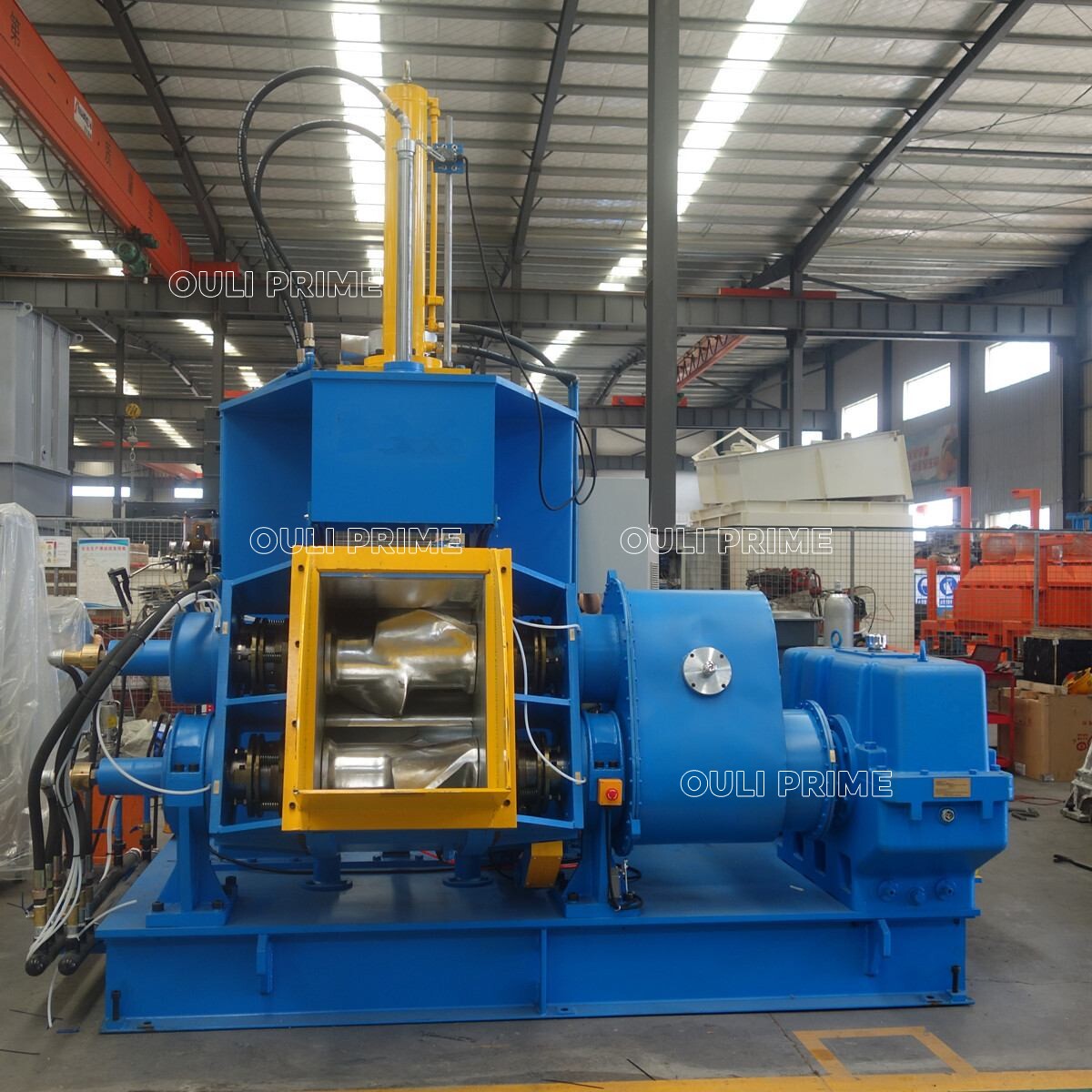

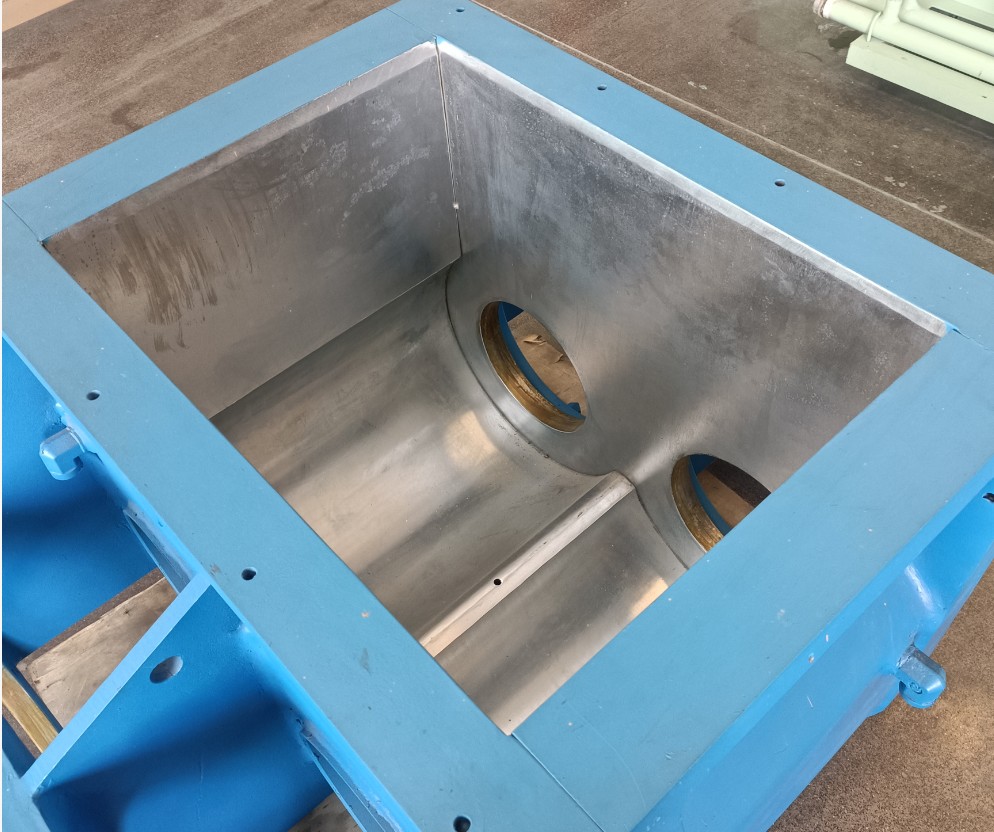

Chambre de mélange du malaxeur de caoutchouc

Le malaxeur de caoutchouc de type pneumatique (malaxeur interne) se compose d'un corps en forme de "W" et de deux plaques latérales en acier de haute qualité

obtenus par formage par extrusion et soudage, qui sont pressés pour permettre la circulation d'eau de refroidissement ou de vapeur. Ses parois internes sont chromées dur.

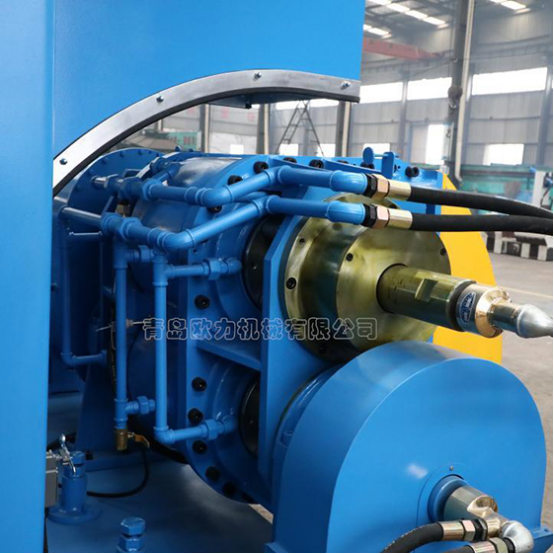

Rotor du malaxeur de caoutchouc

Il est conçu avec des lames creuses de type Banbury. Les cavités sont connectées au trou axial de l'arbre du rotor utilisé comme passage de refroidissement ou de chauffage.

Les bords supérieurs des lames et les faces d'extrémité de l'arbre du rotor sont soudés en surface avec un alliage dur à base de cobalt et rectifiés,

puis chromés dur et polis.

Système de refroidissement/chauffage du malaxeur de caoutchouc

Un système de tuyauterie commun est adopté pour le refroidissement ou le chauffage des matériaux lors de l'opération de mélange. À travers ce système, l'eau de refroidissement ou la vapeur est acheminée de trois manières vers les cavités des lames des rotors, la chambre de mélange et le piston supérieur.

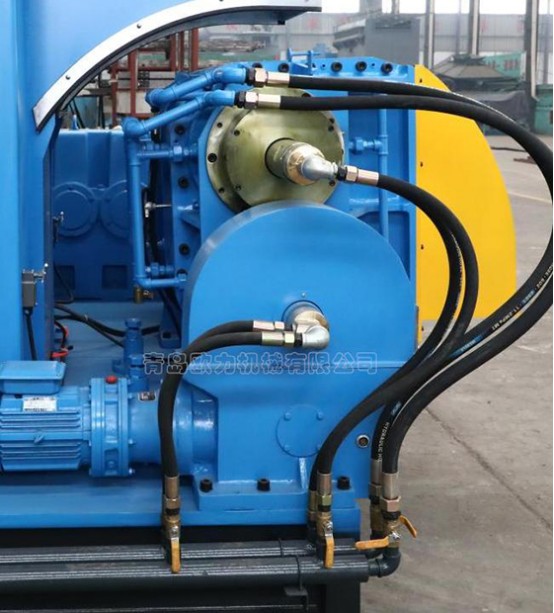

Mécanisme de basculement du malaxeur de caoutchouc

Il se compose d'un rotor avec frein, réducteur cycloïdal, vis sans fin et roue dentée de type TP, etc. Il est capable d'actionner la chambre de mélange pour un basculement de 140° autour des rotors avant.

Système de contrôle électrique

Des dispositifs PLC importés et des composants de contrôle électrique, tous des produits importés ou des produits sous technologie importée, sont adoptés dans le système de contrôle électrique pour améliorer la fiabilité du contrôle.

Système de contrôle électrique du malaxeur de caoutchouc

POURQUOI NOUS CHOISIR

FAQ

Q1 : Où se trouve votre usine ?
A1 : QINGDAO OULI MACHINE CO., LTD. est située dans la zone industrielle de Wangjialou, district de Huangdao, ville de Qingdao, province du Shandong, Chine.

Q2 : Êtes-vous un fournisseur intégré pour les machines à caoutchouc et plastique ?
A2 : Oui, nous pouvons fournir une ligne de solution complète au client selon ses exigences.

Q3 : Comment se passe le contrôle de la qualité dans votre usine ?
A3 : OULI a une SOP (procédure opératoire standard) et toutes les étapes de production doivent suivre cette SOP. Chaque machine doit fonctionner automatiquement pendant au moins 72 heures et doit être inspectée soigneusement avant l'expédition.

Q4 : Proposez-vous un service avant-vente ?
A4 : Oui, nous avons une équipe expérimentée en pré-vente pour soutenir les clients, non seulement pour la machine, mais aussi pour la technologie, l'eau, l'électricité, la disposition des machines dans l'usine, etc.

Q5 : Qu'en est-il du service après-vente ? Enverrez-vous votre ingénieur dans mon pays pour aider à la mise en service et à l'installation de la machine ?
A5 : Bien sûr, nous avons de nombreux ingénieurs techniques expérimentés pour le service à l'étranger, ils vous aideront à installer la machine et à former les travailleurs.

Q6 : Quel est le délai de livraison de la machine ?
A6 : En fait, le délai de livraison des machines dépend des options de la machine. Normalement, le délai de livraison d'une machine standard peut être de 10 à 30 jours.

Q7 : Quelle est la garantie de la machine ?
A7 : La période de garantie de la machine entière est de 12 mois et les pièces clés dépendront.

Q8 : Fournissez-vous des pièces de rechange avec la machine ?
A8 : Oui, OULI fournira un ensemble de pièces de rechange standard au client selon les différentes machines.
